[MQTT] ทดลองใช้ MQTT เพื่อควบคุม Sonoff ด้วย NodeJS ครับ

September 12, 2020 MQTT, NodeJs, SONOFF by thanapon.tap

สืบเนื่องจากบทความคราวก่อนนะครับที่ผมได้เขียนเกี่ยวกับการอัพโหลด TASMOTA firmware สำหรับ Sonoff กันและอีกบทความที่เกี่ยวกับการติดตั้งและใช้งาน MQTT ร่วมกับ NodeJS

สำหรับบทความนี้จะเป็นการรวมทั้งสองบทความก่อนหน้านี้ให้เป็น Web Application สำหรับควบคุม Sonoff โดยผ่าน MQTT Protocol กันนะครับอาจจะออกแนวไปสาย developer นิดนึ่ง แต่ผมจะพยายามเขียนให้ทุกท่านเข้าใจมากที่สุดครับ สำหรับผู้ที่สนใจสามารถดาวน์โหลด code ได้ที่ github ได้นะครับ…

[ESP8266-Sonoff] มาลอง TASMOTA firmware สำหรับ Sonoff กันครับ
สวัสดีครับหลังจากที่หายไปหลายเดือน
พอดีได้มีโอกาสไปลองเล่น Sonoff มา ซึ่งรุ่นที่ได้ลองจะเป็น Module Sonoff Basic ลักษณะจะคล้ายๆกับบัลลาสต์เลยครับแต่ขนาดตัวจะเล็กกว่าประมาณครึ่งเลยที่เดียวครับ

[MQTT] ลอง MQTT บน NodeJS เถอะครับ
MQTT (Message Queueing Telemetry Transport protocol)คือโปรโตคอลที่ใช้สำหรับสื่อสารกันระหว่าง m2m หรือ machine to machine

เริ่มต้นสร้าง express-generator สำหรับเป็นโครงให้ตัวโปรเจคของเรา

ก่อนจะนำ MQTT มาใช้เราต้องทำการสร้าง web application มาก่อนนะครับ ในที่นี้ผมจะใช้ตัว express-generator และในการสร้าง application ขึ้นมาโดยที่ view engine ผมจะใช้ EJS นะครับซึ่ง syntax จะคล้ายๆกับ html มากๆครับ

$ express --view=ejs nodejs-tasmota

หลังจากนั้นเราก็จะได้โฟลเดอร์ nodejs-tasmota มา โดยภายในโฟลเดอร์นี้ก็จะประกอบไปด้วย

├── app.js
├── bin
│   └── www
├── package.json
├── public
│   ├── images
│   ├── javascripts
│   └── stylesheets
│       └── style.css
├── routes
│   ├── index.js
│   └── users.js
└── views
    ├── error.ejs
    ├── index.ejs

เสร็จแล้วทำการทดสอบการทำงานของ web application ของเราโดยการรัน npm install ก่อนโดยจะเป็นการติดตั้ง package ต่างๆที่จำเป็นสำหรับ application ของเราแล้วทำการรัน npm start ตามลำดับ

$ npm install // Install package dependencies
$ npm start   // Start service

มาที่ Web browser ของเราไม่ว่าจะเป็น Google chrome หรือ Microsoft Edge ทำการพิมพ์ไปที่ช่อง address : http://localhost:3000 เป็นอันว่าจบการติดตั้งโครงสร้าง web application ที่จะใช้เขียนเชื่อมต่อ MQTT และ Tasmota

ขั้นตอนต่อไปเริ่มพัฒนา nodejs-mqtt กันเลย

ทำการติดตั้ง package MQTT สำหรับ web application ของเราโดยที่พิมพ์คำสั่ง

$ npm install mqtt

หลังจากนั้นเปิดไฟล์ app.js ขึ้นมาเพื่อที่จะแก้ไขตัว application ของเราให้เชื่อมต่อกับ mqtt ได้

const createError = require('http-errors');
const express = require('express');
const path = require('path');
const cookieParser = require('cookie-parser');
const logger = require('morgan');

//------------MQTT section------------//
const mqtt = require('mqtt')  // import mqtt connect
// mqtt configuration
const mqttConfig = {
  host: 'localhost',
  port: 1883,
  username: '',
  password: ''
}
const client  = mqtt.connect(mqttConfig) // create connection to mqtt broker
client.on('connect', function () {
  client.subscribe('tasmota/#', function (err) {
    if (!err) {
      client.publish('tasmota', 'Hello from application mqtt')
    }
  })
})

client.on('message', function (topic, message) {
  // message is Buffer
  console.log(message.toString())
})
//------------------------------------//

const indexRouter = require('./routes/index');

const app = express();

// view engine setup
app.set('views', path.join(__dirname, 'views'));
app.set('view engine', 'ejs');

app.use(logger('dev'));
app.use(express.json());
app.use(express.urlencoded({ extended: false }));
app.use(cookieParser());
app.use(express.static(path.join(__dirname, 'public')));

// Route endpoint
indexRouter(app,client)

// catch 404 and forward to error handler
app.use(function(req, res, next) {
  next(createError(404));
});

// error handler
app.use(function(err, req, res, next) {
  // set locals, only providing error in development
  res.locals.message = err.message;
  res.locals.error = req.app.get('env') === 'development' ? err : {};

  // render the error page
  res.status(err.status || 500);
  res.render('error');
});

module.exports = app;

ในที่นี้ผมจะกำหนด topic สำหรับ subscribe เป็น “tasmota/#” นะครับ

# แปลว่ายอมรับทุกๆ topic ที่ขึ้นต้นด้วย prefix “tasmota”

เสร็จแล้วหลังจากนั้นทำการแก้ไขไฟล์ views/index.ejs โดยที่ผมจะทำการเพิ่มปุ่มสำหรับเปิดและปิดเจ้าตัว Sonoff นะครับ ซึ่งในไฟล์ views/index.ejs เราก็จะทำการเพิ่ม html button tag กัน

<!DOCTYPE html>
<html>
  <head>
    <title><%= title %></title>
    <link rel="stylesheet" href="/stylesheets/style.css" />
  </head>
  <body>
    <h1><%= title %></h1>
    <p>Welcome nodejs-tasmota</p>
    <button id="butt_on">เปิด</button>
    <button id="butt_off">ปิด</button>
  </body>
  <script src="https://ajax.googleapis.com/ajax/libs/jquery/3.5.1/jquery.min.js"></script>
  <script>
    $("#butt_on").click(function (event) {
      event.preventDefault();
      $.get("/control/on", function (data, status) {
        alert("Data: " + data + "\nStatus: " + status);
      });
    });
    $("#butt_off").click(function (event) {
      event.preventDefault();
      $.get("/control/off", function (data, status) {
        alert("Data: " + data + "\nStatus: " + status);
      });
    });
  </script>
</html>

จากโค๊ดจะเห็นว่าผมได้สร้าง button tag เอาไว้สำหรับกด เปิด และ ปิด หลังจากที่ผู้ใช้งานทำการกดแล้วจะเกิด event การ click แล้ว จะไปเรียก Endpoint URL /control/on และ /control/off ผ่าน method GET กันครับ

เป็นอันว่าขั้นตอนที่ 2 ก็เสร็จไปแล้วขั้นตอนที่ 3 กันต่อครับโดยขั้นตอนนี้จะเป็นการเขียนให้ไปเรียก MQTT publish ข้อมูลตามโครงสร้าง MQTT ฝั่งของ Tasmota กัน

ทำการแก้ไขโค๊ดในส่วนของการ route โดยการเปิดไฟล์ route/index.js เพื่อเพิ่ม Endpoint สำหรับการเปิดและปิด Sonoff ซึ่งในส่วนนี้เราจะต้องกำหนดข้อมูล publish ให้เป็นไปตามโครงสร้างของ Tasmota ด้วยนะครับ

const main = (app, client) => {
  /* GET home page. */
  app.get('/', function (req, res) {
    res.render('index', {
      title: 'nodejs-tasmota'
    });
  });

  app.get('/control/on', function (req, res) {
    const fullTopic = `tasmota/cmnd/tasmota-1/POWER`
    client.publish(fullTopic, "ON");
    res.send('Turn on!')
  })

  app.get('/control/off', function (req, res) {
    const fullTopic = `tasmota/cmnd/tasmota-1/POWER`
    client.publish(fullTopic, "OFF");
    res.send('Turn off!')
  })
}

module.exports = main;

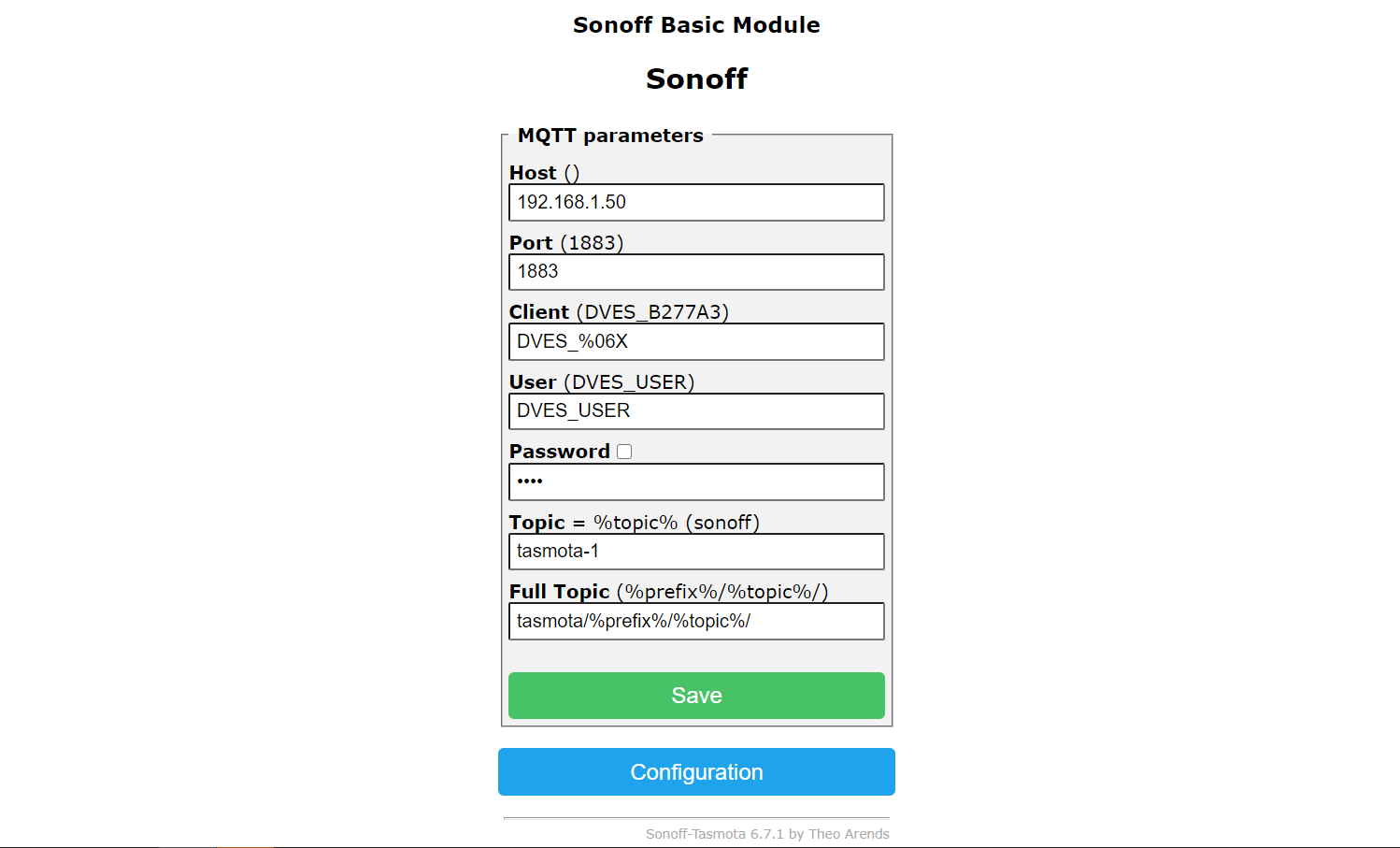

ภายใน Configuration ของ Sonoff เราจะต้องตั้งค่า Topic และ Full Topic ในการ subscribe

Topic: tasmota-1
Full Topic: tasmota/%prefix%/%topic%/

หลังจากนั้นทำการกด Save แล้ว Sonoff ของเราจะทำการ restart ตัวเอง เป็นอันว่าตอนนี้เจ้า Sonoff ของเราพร้อมกับการเชื่อมต่อเข้ากับ web application ของเราแล้ว

Fulltopic : tasmota/${prefix}/${topic}/

tasmota เป็นชื่อกรุ๊ปของเราสามารถตั้งเป็นชื่ออะไรก็ได้
prefix คือส่วนที่กำหนดว่าเป็นคำสั่งอะไร เช่น cmnd, stat, tele
topic คือส่วนที่เรากำหนดได้โดยอาจจะเป็นชื่อของอุปกรณ์ที่สามารถแสดงความเจาะจงถึงอุปกรณ์นั้นๆได้เช่น device_1, device_2

ในการ publish ไปยัง MQTT broker นั้นเราจะต้องสร้าง topic ใน application ของเราให้อยู่ในรูปแบบ Fulltopic ของ Tasmota ซึ่งถ้าเราจะทำการกำหนดสถานะเช่นเปิด/ปิด Sonoff จำเป็นต้องเพิ่มคำสั่งย่อยของ prefix นั้นๆคือ POWER

ทำการรัน application ของเราโดยใช้คำสั่ง

$ npm start

หลังจากนั้นเปิด web browser ของเราไปที่ http://localhost:3000 เพื่อดูผลลัพธ์

จริงๆแล้ว Tasmota firmware มีของดีอีกเยอะเลยครับไม่ว่าจะเป็นข้อมูลที่ response มาจากตัว firmware แล้วผ่าน MQTT ซึ่งเราสามารถนำข้อมูลต่างๆนั้นมาทำเป็น Dashboard หรือแสดงสถานะต่างๆได้เป็นอย่างดีเลยครับ ไม่ว่าอยากจะทำ Smarthome เอย หรือ Smart ต่างๆ Tasmota และ Sonoff นี้น่าจะช่วยในส่วนของ hardware สำหรับนักพัฒนาได้เยอะครับ หากมีข้อผิดพลาดประการใด กราบขออภัยด้วยครับ 🙂

สำหรับวันนี้ขอบคุณและสวัสดีครับ

Github code example

toygame/nodejs-tasmota
https://github.com/toygame/nodejs-tasmota
